Пример 3



Пример 3

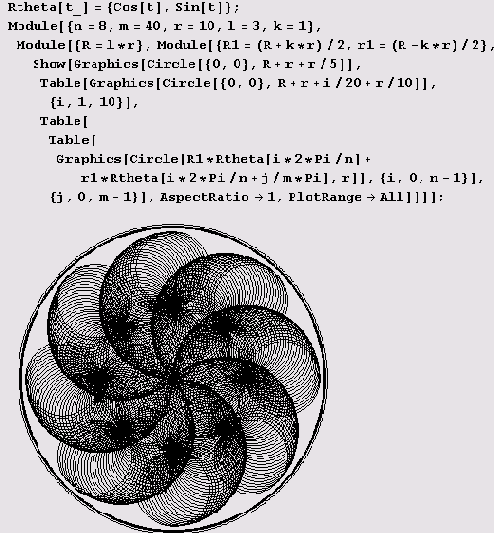

Чтобы было легче разобраться в этом шедевре, скажу, что он состоит из п = 8 семейств малых окружностей, вокруг которых имеется два "обода". Внешний (тонкий) обод — окружность. Внутренний (толстый) обод — семейство концентрических окружностей. Эти два обода как бы служат рамкой для шедевра. Сам шедевр состоит из п = 8 семейств маленьких окружностей, центры которых также лежат на окружности. Теперь, чтобы разобраться в шедевре, достаточно знать значения следующих величин, использованных при его построении:

n = 8 — количество семейств маленьких окружностей;

m= 40 — количество маленьких окружностей в каждом семействе;

r= 10 — радиус маленьких окружностей;

R = lr — расстояние от начала координат до наиболее удаленного (от начала координат) конца проведенного через начало координат диаметра окружности, на которой расположены центры маленьких окружностей; в программе положено i = 3;

i — номер семейства окружностей; отсчет номера начинается с 0;

j — номер маленькой окружности в семействе; отсчет номера начинается с 0;

Rtheta[t] — вектор с координатами {Cos[t], Sin[t]};

i*2*Pi/n — угол между осью абсцисс и отрезком, соединяющим начало координат с центром окружности, на которой расположены центры маленьких окружностей i-го семейства;

R*Rtheta[i*2*Pi/n] — координаты наиболее удаленного (от начала координат) конца проведенного через начало координат диаметра окружности, на которой расположены центры маленьких окружностей i-го семейства;

kr— расстояние от начала координат до ближайшего (к началу координат) конца проведенного через начало координат диаметра окружности, на которой расположены центры маленьких окружностей; в программе положено k = 1;

k*r*Rtheta[i*2*Pi/n] — координаты ближайшего (к началу координат) конца проведенного через начало координат диаметра окружности, на которой расположены центры маленьких окружностей i-го семейства;

R1 = (R+k*r)/2 — радиус окружности, на которой находятся центры тех окружностей, на которых расположены центры маленьких окружностей семейств;

Rl*Rtheta[i*2*Pi/n] = (R+k*r)*Rtheta[i*2*Pi/n]/2 — координаты середины проведенного через начало координат диаметра окружности, на которой расположены центры маленьких окружностей /-го семейства; иными словами, это центр той окружности, на которой лежат центры окружностей i-го семейства;

rl = (R-k*r) /2 — радиус окружности, на которой расположены центры маленьких окружностей семейства;

Rl*Rtheta[i*2*Pi/n]+rl*Rtheta [i*2*Pi/n+j/m*Pi] — координаты центра у окружности i-го семейства.

Здесь умышленно сохранено большое количество параметров, так как это облегчает подбор нужного рисунка. Ниже изменены только два параметра.
